分集水器

产品概述：

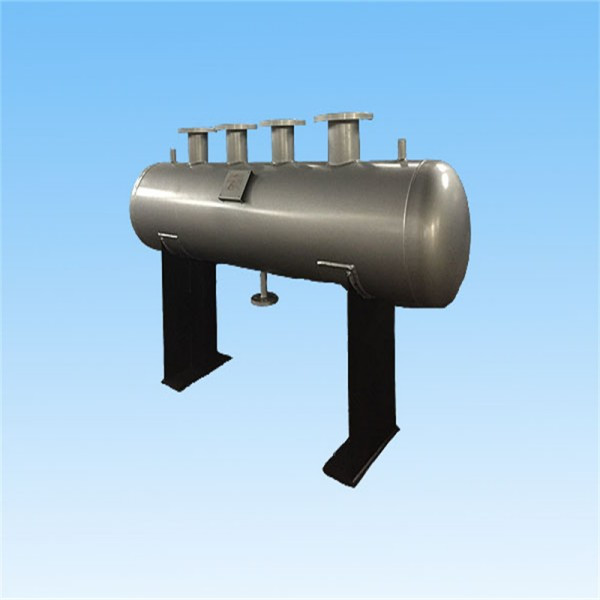

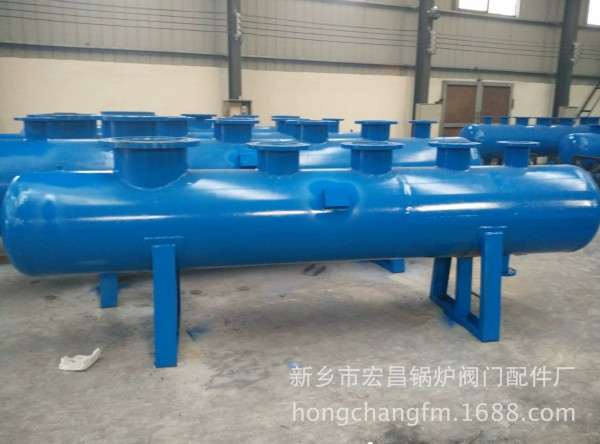

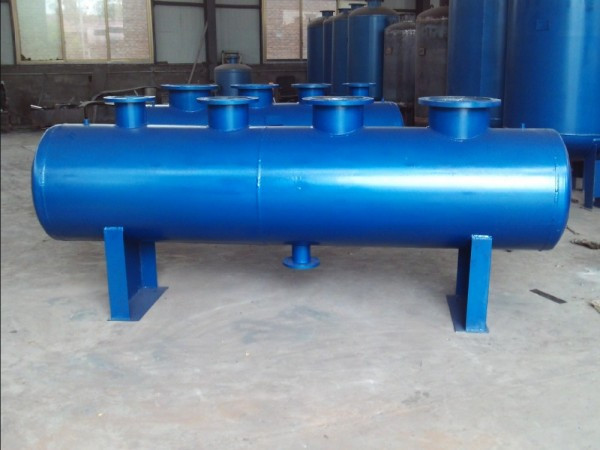

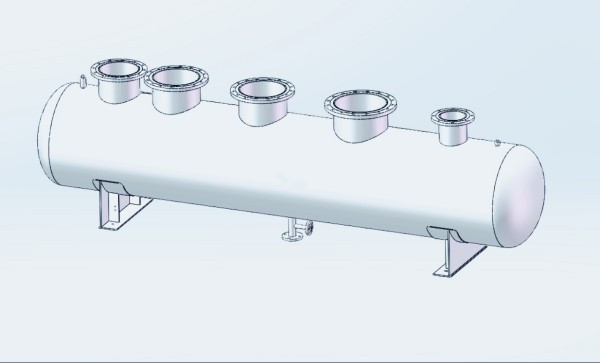

LMXH集分水器是由集水器和分水器组合而成的水流量分配和会集装置。分水器是将一路进水通过一个容器分为几路输出的设备，而集水器则是将多路进水通过一个容器 一路输出的设备。集分水器的筒体上根据需要连接多个进出水管，可将各路水汇集或将一路水分流，简体上装有压力表或温度计，可方便观察简体内水流状态。简体的下增部装有排污口，用于清洗简体时的污水流出,其型号多为DN2000-DN1500不等。它一方面将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要，同时还要将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。其回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要。其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。

产品特点：

1、蒸汽或热水锅炉房的蒸汽、冷凝水、冷热水的分配和集中;

2、换热站供回水的分配和集中;

3、空调机房冷水的分配和集中;

4、制冷系统的冷水分配和集中;

5、工业厂房中高低压蒸汽、冷凝水、热水、冷却循环水的分配和集中。

工作原理：

型号说明：

1、筒体直径比汽水总管的直径大两号以上。

2、一般可按流经筒体流速计算得出，水的流速一般取0.1m/s------1.0m/s.

3、筒体长度L根据接管的个数，直径大小，管间距来计算，

    L=130+L1+L2+L3+Li+120+2h

    筒体需要保温时l=d1+d2+120

    筒体不需要保温时l=d1+d2+80

4、筒体上的疏水管及排污管的方位由工程设计决定。

1、严格按照国家标准图集《05K232分集水器分汽缸》设计制作，筒体壁厚达到要求。

2、根据实际使用情况，优化压力表及温度计接口，便于安装使用，测温准确。

3、根据各接管法兰，选用蝶阀专用法兰或者平焊法兰，确保法兰与对应阀门的匹配，法兰与阀门接触面积大，强度高，少泄露。

4、所有焊接接口均打磨光滑，出厂前压力试验超过国家标准，确保稳定运行。

5、出厂前做水压试验，确保产品使用过程中无泄露。

6、可根据用户需要设计集分水器尺寸，确保使用效果。
